电机设计还在靠经验硬扛，仿真软件点开就懵圈，谁在替你扛住断裂风险？

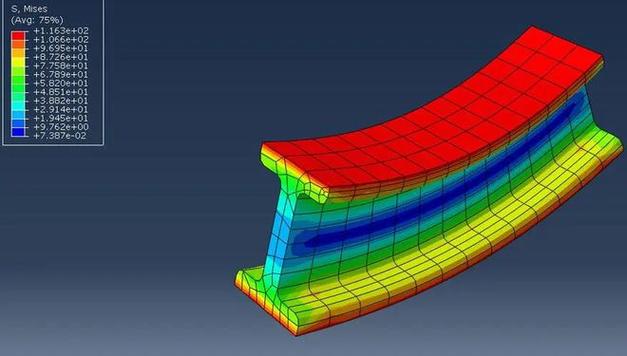

上周跟厂里老师傅聊，他说以前做电机支架，全靠手敲锤子听响、看焊缝颜色判断热变形。现在电脑上点几下，屏幕上蹦出红红绿绿的云图，但没人真懂那片红色是“快断了”，还是“吓唬人”。我试过自己导入一个简单轴模型，网格一划，算出来最大应力，查材料手册屈服是235，心里刚松口气，结果师傅扫了一眼就说：“约束全设成固定端了？实际就两个螺栓，这儿早该虚了。”——原来不是软件不行，是我根本没搞清：有限元不是画图，是把现实拧成数学题。

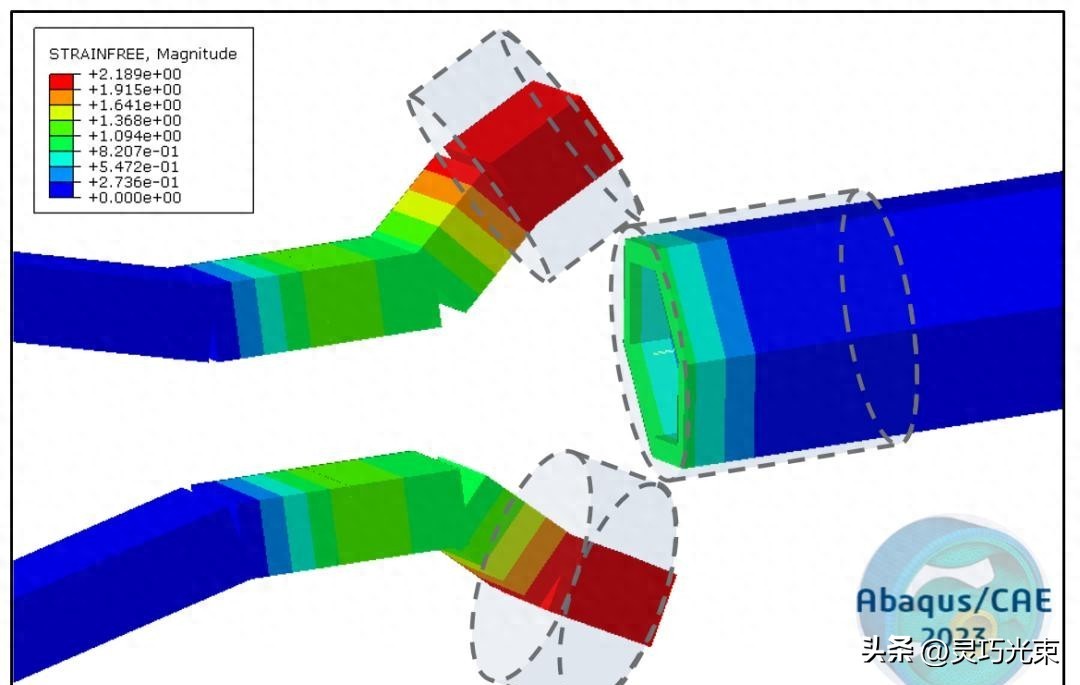

它最根本的作用，是把连续不断的物理世界切成一小块一小块，每一块都用线性方程去猜它怎么动、怎么热、怎么变，最后拼出整体反应。就像用直尺一段段量圆弧，尺子越多越准，但永远不是圆本身。所以有人网格划到百万级，结果边界条件设错了，算得再细也是白忙。老师傅说：“你画个倒角，和直接切平，算出来应力差三倍。可零件真加工时，这倒角就是刀具顺带带出来的，你非得把它抹掉，反而把最危险的地方藏起来了。”

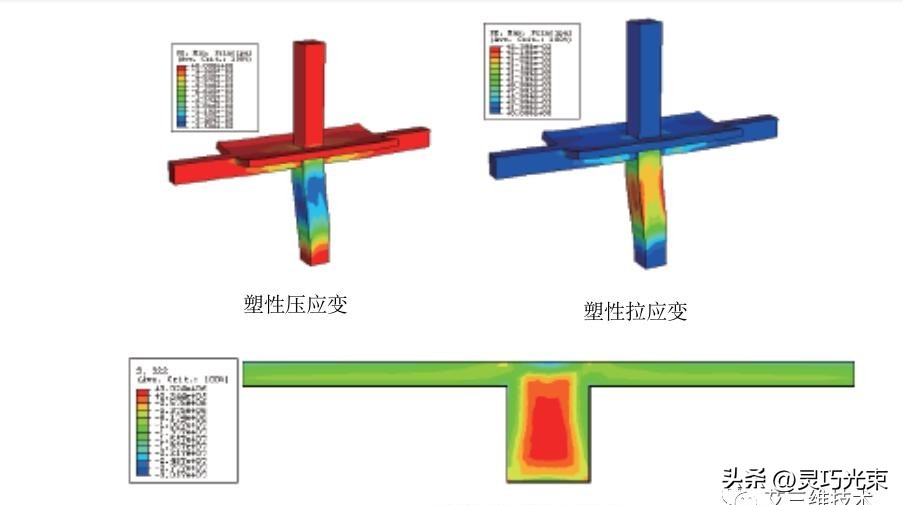

有限元真正帮上忙的地方，其实分三类：一是提前知道哪天会坏。比如转子飞逸时冲击力砸下来，壳体哪儿先裂，不用等真炸了再改；二是看清看不见的力怎么走。光学平台看着稳，仿真一跑，温差0.5℃就让支撑腿微胀0.003mm，光路偏了两角秒——这种事凭手感永远摸不到；三是反着推制造。冲压件回弹量算不准，模具就得来回修五次，现在先在电脑里试十种补偿方案，挑一个打样一次过。

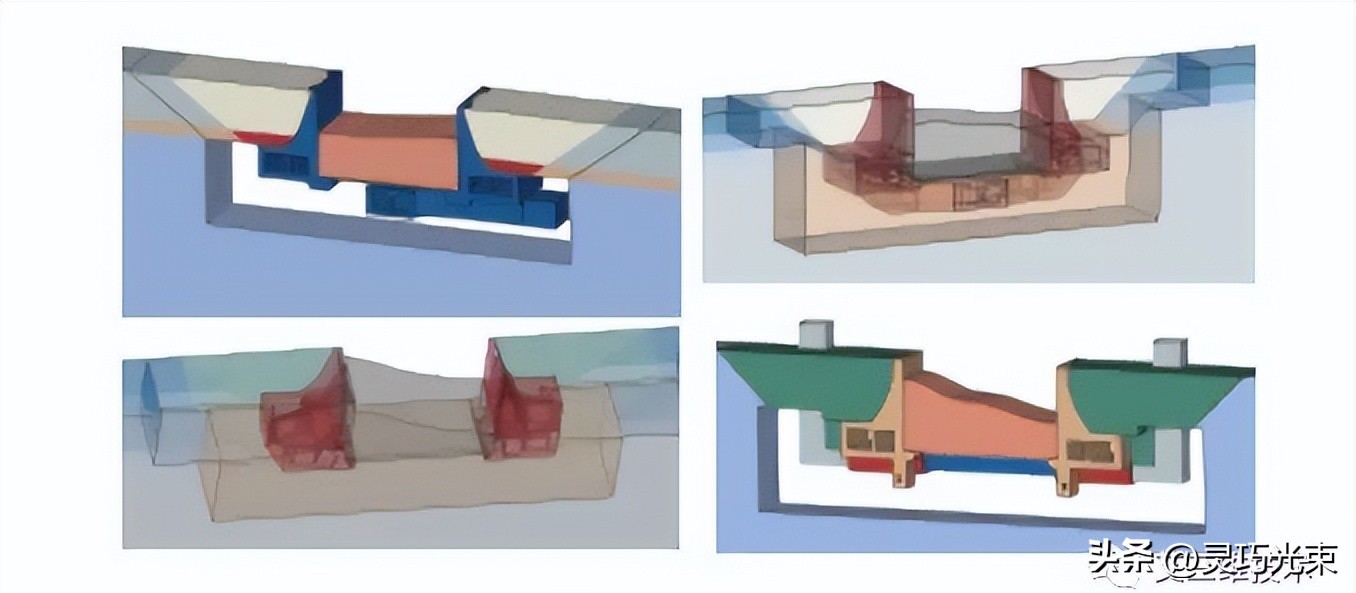

我在设计软件里试过嵌入仿真模块。CAD改个孔位，网格自动重划，结果刷新出来，刚改完的加强筋反而让局部刚度突变，模态从186Hz跳到193Hz，正好撞上电机高频谐波。这要等做样机测出来，板子都焊死了。现在不光是验证“行不行”，而是指导“怎么改更好”。厂里新来的工程师已经不光看应力云图了，他导出一份“应力裕度报告”，直接标出某处剩12%安全余量，建议增厚0.8mm，车间师傅照着下料。

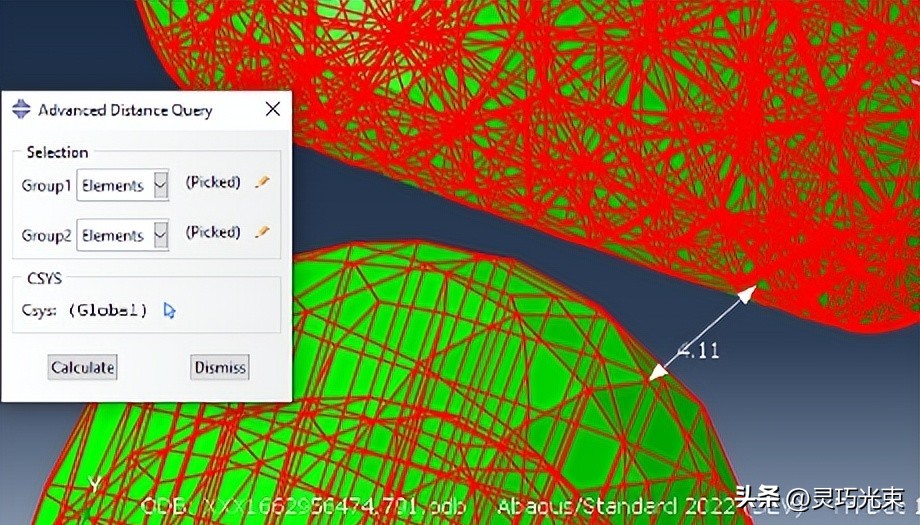

不过陷阱真不少。建模时图省事，把螺栓连接全设成“绑定”，算出来应力分布很平滑，结果实测螺栓孔边缘全掉渣；又或者热分析时随便填个对流系数，温升差20℃，散热片根本没用上。里有个收敛警告，很多人点“忽略”，继续算，最后结果全飘了。老师傅教我的土办法：先拿个简化的梁模型，手动算理论挠度，再跟软件比，差5%以内才敢信；再复杂点，就找厂里老试验数据，拉一条曲线对一条——不是为了全对上，是看趋势歪不歪。

2026年厂里新上的测试台，已经能跟仿真模型连上了。输入一个T-n曲线加载指令，系统自动跑出对应工况的振动+温升耦合结果，再反过来调整下一轮测试的转矩爬坡速率。还有人在试AI辅助划网格，传一张零件图，软件标出哪些边得加密、哪块可以粗糙，推荐依据是过去三年同类件的失效位置。听起来玄，但上周真看到它标中了两个我们一直漏检的应力区。

现在画图的、编程的、搞工艺的，慢慢都得学一点怎么把物理问题“翻译”成矩阵。不是背公式，是明白材料怎么屈服、螺栓怎么松、热胀怎么顶住隔壁零件。仿真不是让工程师变懒，是逼你把原来靠拍脑袋的事，一样样拆开问清楚。

那天我改完第三次模型，算出来支架重量减了17%，疲劳寿命还提高了2.3倍，师傅没夸，只说：“把这份报告，打印出来，贴在模具边上。”

我就照做了。
